La retroilluminazione è uno dei componenti fondamentali di un televisore LCD. A differenza dei display OLED, un pannello LCD non è in grado di produrre luce autonomamente e necessita quindi di una fonte luminosa posizionata dietro lo schermo. La retroilluminazione attraversa i pixel LCD, consentendo di visualizzare l’immagine sullo schermo.

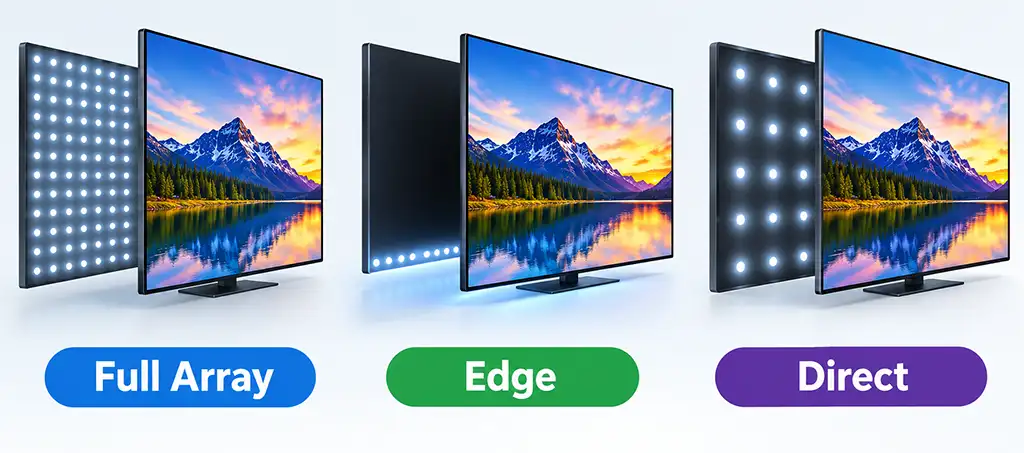

Esistono due tipi fondamentali di retroilluminazione LED: Direct LED ed Edge LED. Nel corso degli anni, i produttori hanno sviluppato numerose varianti e miglioramenti basati su queste tecnologie, tra cui FALD, Mini LED, RGB LED e Micro RGB LED.
I produttori di televisori hanno inoltre introdotto propri termini di marketing per diversi sistemi di retroilluminazione, come LED Plus e NANO Full LED.
Retroilluminazione Edge LED
In un sistema di retroilluminazione Edge LED, i LED sono posizionati lungo i bordi dello schermo anziché essere distribuiti su tutta l’area dietro il pannello LCD. In genere, i LED sono disposti lungo il bordo inferiore dello schermo. La luce viene quindi distribuita su tutto il display tramite uno speciale strato riflettente e conduttore di luce, che diffonde la luce dalla parte inferiore verso quella superiore dello schermo.
Il principale vantaggio di questo design è che consente ai produttori di realizzare televisori molto sottili. Poiché i LED, generalmente disposti in due strisce, sono installati lungo il bordo del display, è necessario meno spazio dietro il pannello LCD. Gli schermi Edge LED sono inoltre più economici da produrre. Tuttavia, presentano alcuni svantaggi. È praticamente impossibile implementare un sistema di local dimming, perché un singolo LED illumina un’ampia area dello schermo.
Retroilluminazione Direct LED
In un sistema di retroilluminazione Direct LED, i LED sono posizionati direttamente dietro il pannello LCD. Sono distribuiti su tutta la superficie posteriore dello schermo e proiettano la luce verso il pannello. È possibile utilizzare speciali lenti per distribuire la luce in modo più uniforme, mentre uno strato riflettente aiuta a indirizzare la luce verso lo schermo.
I sistemi Direct LED più semplici utilizzano un numero relativamente ridotto di LED. In questi televisori, l’intera retroilluminazione può funzionare come un unico sistema, senza un controllo separato delle diverse aree dello schermo. Esistono inoltre diverse varianti della tecnologia Direct LED, con differenti disposizioni dei LED e diversi tipi di LED.
Il principale svantaggio è che il televisore necessita di più spazio dietro il pannello LCD per ospitare i LED e i componenti ottici che distribuiscono la luce. Di conseguenza, un televisore Direct LED può essere più spesso di un modello con retroilluminazione Edge LED. Tuttavia, i moderni display Direct LED possono essere piuttosto sottili, perché la tecnologia si è evoluta notevolmente.
Direct LED viene talvolta abbreviato in DLED. È importante capire che il termine Direct LED descrive esclusivamente la disposizione dei LED. Non significa che il televisore disponga del local dimming o di un elevato numero di zone di retroilluminazione controllate indipendentemente.
Retroilluminazione Full Array LED
Full Array LED è una forma avanzata di retroilluminazione Direct LED. In un sistema Full Array, i LED sono distribuiti su tutta la parte posteriore dello schermo anziché essere posizionati solo in determinate aree.
Questa disposizione consente di controllare la retroilluminazione in modo più uniforme su tutto lo schermo e offre una base migliore per utilizzare il local dimming. Dividendo i LED in zone separate, il televisore può aumentare o ridurre indipendentemente la luminosità di diverse aree dello schermo.
Il termine Full Array descrive la disposizione fisica dei LED. Non indica quanti LED vengono utilizzati né quante zone di local dimming controllate indipendentemente possiede il televisore.
Esistono anche varianti più avanzate della retroilluminazione Full Array, tra cui Mini LED, RGB LED e Micro RGB LED. Utilizzano diversi tipi e disposizioni di elementi luminosi per migliorare il controllo della retroilluminazione e la qualità dell’immagine.
Di conseguenza, due televisori Full Array possono offrire una qualità dell’immagine molto diversa. Un modello può avere un numero relativamente ridotto di zone di retroilluminazione, mentre un altro può averne centinaia o anche di più.
Local dimming e zone di retroilluminazione

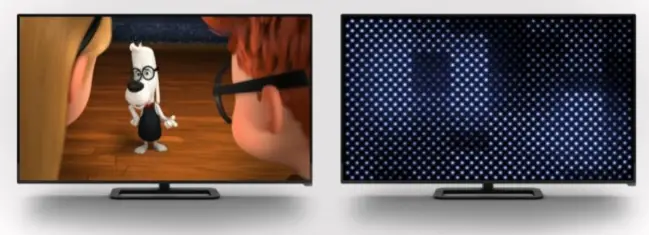

Il local dimming consente al televisore di controllare indipendentemente diverse aree della retroilluminazione. Maggiore è il numero di zone controllate separatamente, maggiore sarà la precisione con cui il televisore può regolare la luminosità nelle diverse parti dell’immagine.
Ad esempio, i televisori con retroilluminazione Edge LED hanno generalmente solo due zone di dimming, mentre i televisori Direct LED standard possono avere diverse zone di grandi dimensioni. Con zone così grandi, è difficile regolare con precisione la retroilluminazione in base all’immagine visualizzata sullo schermo. Di conseguenza, una certa quantità di luce può comparire nelle aree che dovrebbero essere nere. Questo è normale nei televisori LCD.
In generale, maggiore è il numero di zone e più piccole sono le loro dimensioni, maggiore è la precisione con cui il televisore può controllare la retroilluminazione. Mini LED e tecnologie simili sono particolarmente efficaci sotto questo aspetto, perché possono utilizzare un numero molto elevato di piccole zone di retroilluminazione.
Tuttavia, il numero di zone da solo non determina la qualità dell’immagine. Anche il pannello LCD svolge un ruolo importante. Un televisore con un numero elevato di zone di local dimming può comunque produrre un’immagine peggiore rispetto a un modello di fascia alta con un numero inferiore di zone.
Varianti della retroilluminazione Direct LED

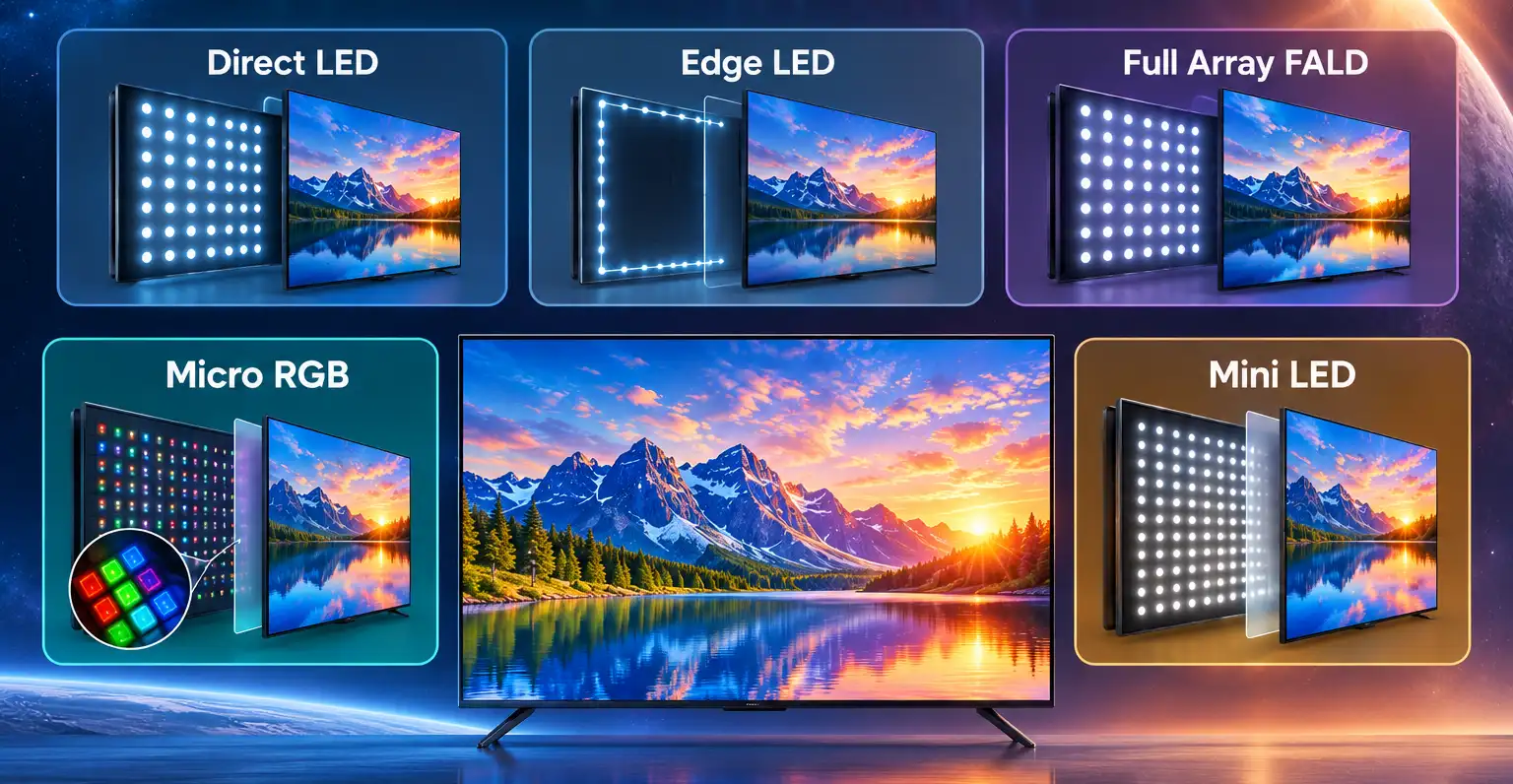

La retroilluminazione Direct LED si è evoluta in diversi design. I produttori hanno aumentato il numero di LED, ne hanno ridotto le dimensioni, modificato il tipo di luce che producono e sviluppato diversi sistemi per controllare la retroilluminazione.
Full Array LED utilizza LED distribuiti su tutta l’area dietro lo schermo. Questo consente di ottenere un’illuminazione più uniforme rispetto a una retroilluminazione di base con un numero inferiore di LED. Il numero di LED può variare notevolmente tra i diversi modelli, quindi il nome Full Array da solo non indica quanto sia avanzata la retroilluminazione.
FALD, o Full Array Local Dimming, divide la retroilluminazione Full Array in zone controllate indipendentemente. Il televisore può aumentare la luminosità di alcune aree e ridurla in altre in base all’immagine. In generale, un numero maggiore di zone più piccole consente un controllo più preciso della retroilluminazione e un contrasto migliore.
Dual LED utilizza due tipi di LED con diverse temperature di colore. Uno produce una luce più calda e l’altro una luce più fredda. Il televisore regola l’equilibrio tra i due per modificare la temperatura di colore della retroilluminazione. Samsung ha utilizzato il nome Dual LED in alcuni dei suoi televisori QLED.
Mini LED utilizza LED molto più piccoli rispetto a quelli delle retroilluminazioni LED tradizionali. Questo consente di collocare molti più LED dietro lo schermo e creare un numero maggiore di zone di dimming. Maggiore è il numero di zone, maggiore è la precisione con cui è possibile controllare le aree chiare e scure dell’immagine.
RGB LED utilizza LED rossi, verdi e blu separati invece dei tradizionali LED bianchi. Il controllo indipendente dei tre colori consente un maggiore controllo dello spettro della retroilluminazione e può contribuire ad ampliare la gamma cromatica del display.
RGB Mini LED combina LED RGB con la tecnologia Mini LED. I LED più piccoli consentono di creare una retroilluminazione densa con numerose aree controllate indipendentemente, mentre le sorgenti luminose RGB offrono un ulteriore controllo del colore della retroilluminazione.
I produttori utilizzano inoltre nomi propri per determinati sistemi di retroilluminazione. Si tratta di denominazioni commerciali e non di tipi di retroilluminazione distinti.
Samsung Direct Full Array è il nome commerciale utilizzato da Samsung per la propria retroilluminazione Full Array. Samsung ha utilizzato denominazioni come Direct Full Array 8×3 e Direct Full Array 16×3 per diversi modelli di televisori.
Samsung Quantum Matrix è il nome commerciale utilizzato da Samsung per la propria retroilluminazione Mini LED con local dimming. Quantum Matrix Pro è una versione più avanzata di questo sistema utilizzata in alcuni modelli di televisori Samsung.
Sony XR Backlight Master Drive è il nome commerciale di Sony per il proprio sistema di controllo della retroilluminazione Mini LED. Viene utilizzato insieme a Mini LED e local dimming in alcuni televisori Sony.
LG Full Array Dimming è il nome commerciale di LG per il proprio sistema di local dimming Full Array. Indica una retroilluminazione con LED distribuiti sulla parte posteriore dello schermo e controllati in diverse aree.
LED Plus è un altro nome commerciale utilizzato da alcuni produttori per determinati sistemi di retroilluminazione LED. L’implementazione esatta può variare a seconda del produttore e della generazione del televisore.
NANO Full LED è anch’esso un nome commerciale associato alla retroilluminazione Full Array. Indica LED distribuiti dietro lo schermo anziché posizionati esclusivamente lungo i bordi. NANO Full LED non deve essere confuso con NanoCell, che è una tecnologia di display distinta di LG.
| Retroilluminazione o nome | Cosa descrive | Caratteristica principale |
|---|---|---|
| Full Array LED | LED distribuiti su tutta la parte posteriore dello schermo | Distribuzione più uniforme della retroilluminazione |
| FALD | Full Array con zone controllate indipendentemente | Local dimming e contrasto migliorato |
| Dual LED | Due tipi di LED con diverse temperature di colore | Controllo della temperatura di colore della retroilluminazione |
| Mini LED | LED più piccoli utilizzati in grandi quantità | Più LED e più zone di dimming |
| RGB LED | Sorgenti luminose rosse, verdi e blu | Maggiore controllo dello spettro della retroilluminazione |
| RGB Mini LED | Sorgenti luminose RGB combinate con Mini LED | Controllo più preciso della luminosità e del colore |
| Samsung Direct Full Array | Nome commerciale di Samsung | Retroilluminazione Full Array |
| Samsung Quantum Matrix | Nome commerciale di Samsung | Mini LED con local dimming |
| Sony XR Backlight Master Drive | Nome commerciale di Sony | Controllo della retroilluminazione Mini LED |
| LG Full Array Dimming | Nome commerciale di LG | Local dimming Full Array |
| LED Plus | Nome commerciale del produttore | Controllo aggiuntivo della retroilluminazione |
| NANO Full LED | Nome commerciale del produttore | Retroilluminazione Full Array |
