Cos’è l’interruttore rapido HDMI

L’interruttore rapido HDMI è un modo rapido per passare dalla ricezione video HDMI al televisore. È bene sapere che nell’era del video analogico era possibile registrare i programmi televisivi, ad esempio, su un nastro del videoregistratore. La qualità della registrazione era mediocre ed era tecnicamente impossibile proteggere le trasmissioni dalla copia. Con l’inizio dell’era del video digitale, e soprattutto con la comparsa dei lettori Blu Ray, i detentori dei diritti hanno iniziato a sollevare il problema della protezione dei contenuti dalla copia. È stato raggiunto un accordo con i produttori di lettori, lettori multimediali e televisori in base al quale il video su HDMI deve essere trasmesso in modo criptato, utilizzando il protocollo HDCP. Questo ha impedito la creazione di copie senza licenza. Per stabilire una connessione criptata, però, occorre del tempo per lo scambio delle chiavi di crittografia e per stabilire una connessione. Il tempo di attesa è di circa 10 secondi, in alcuni casi un po’ più lungo nel caso sia necessaria una riconnessione.

I produttori hanno iniziato a pensare a come ridurre i tempi di connessione. I televisori Samsung (Samsung HDMI quick switch) e Toshiba (Toshiba HDMI quick switch) supportano la commutazione rapida tra gli ingressi HDMI; solo alcuni modelli di fascia alta, ma gradualmente sempre più televisori supporteranno la commutazione rapida tra gli ingressi HDMI. I televisori con supporto per la commutazione rapida HDMI utilizzano una tecnologia che consente di passare da un ingresso HDMI all’altro in 1 secondo. Questa tecnologia è stata sviluppata nel 2008 da Silicon Image e viene lentamente incorporata nei televisori dei principali produttori. A seguire, vi spiegherò come funziona il commutatore rapido HDMI.

I video possono essere trasferiti utilizzando l’HDMI HDCP, che significa utilizzare la crittografia per proteggere la trasmissione video; il video dal dispositivo al televisore viene trasmesso in forma crittografata e solo il televisore decifra il flusso video digitale. In realtà è un po’ più semplice: due dispositivi si scambiano le chiavi di accesso e viene stabilita una connessione.

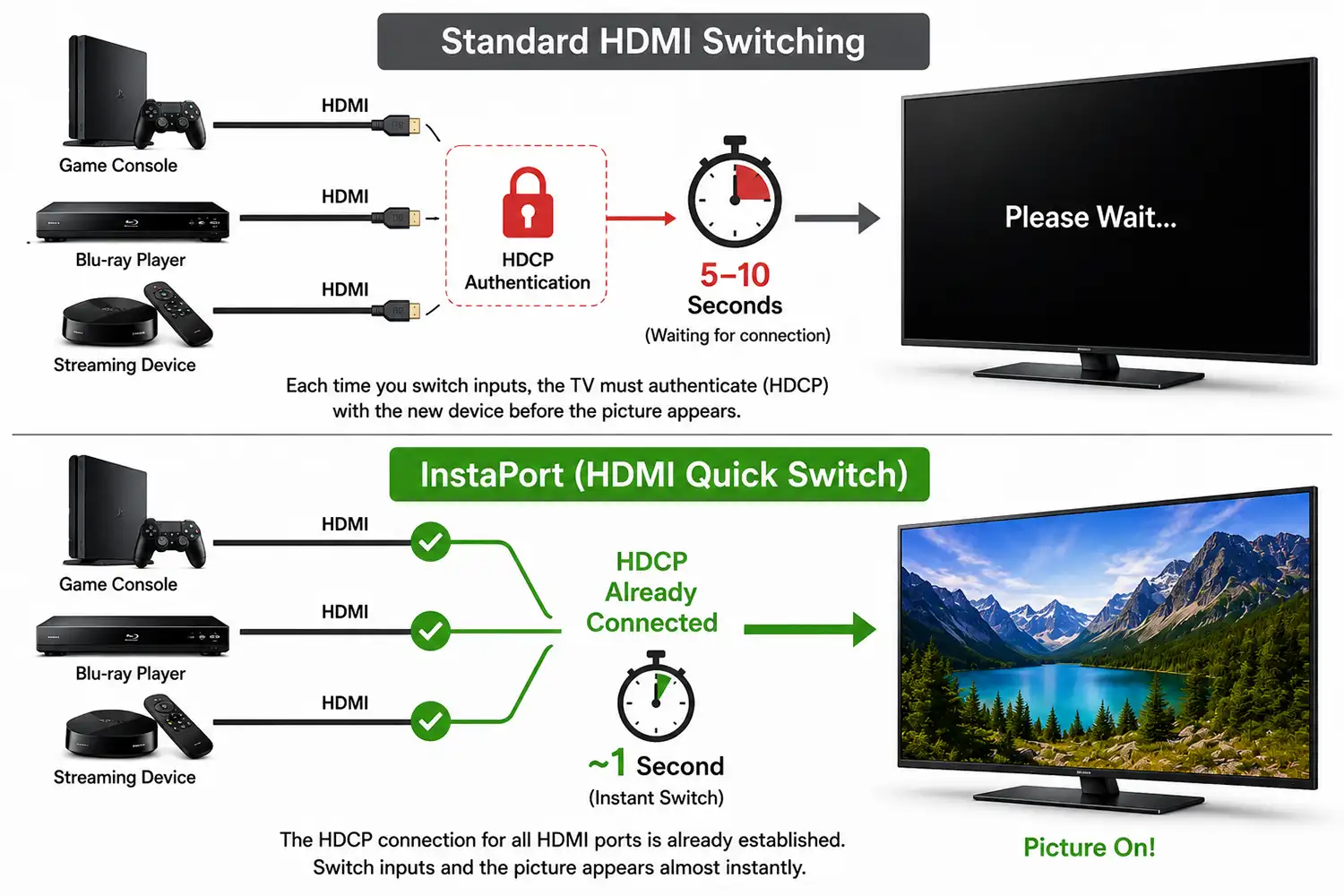

Schema di lavoro InstaPort

Come funziona Instaport (commutatore rapido HDMI Samsung)

Un protocollo di autenticazione viene utilizzato tra un trasmettitore HDCP e un ricevitore HDCP per confermare che quest’ultimo è un dispositivo autorizzato a ricevere il contenuto in questione. La conferma consiste nel conoscere la serie di chiavi segrete. Ogni dispositivo HDCP è dotato di un insieme unico di quaranta chiavi segrete a 56 bit, chiamate DPK (Device Private Keys), ottenute da DCP LLC. Durante la comunicazione, i dispositivi creano un segreto condiviso che non può essere ascoltato, e questo segreto viene poi utilizzato come chiave simmetrica per decifrare il contenuto HDCP destinato al dispositivo autenticato.

Quando l’utente seleziona l’ingresso HDMI sul televisore. Il dispositivo di trasmissione scambia le chiavi con il ricevitore HDMI (TV) per autenticare la connessione. Il video può essere visualizzato solo se i dispositivi hanno scambiato le chiavi. Questa procedura richiede circa 10 secondi. Per questo motivo, la riproduzione video inizia con un certo ritardo.

Per implementare la funzione HDCP utilizzata nelle porte HDMI dei televisori, è stato utilizzato un programma speciale per stabilire una connessione tramite HDMI. I primi televisori avevano solo una porta HDMI che supportava l’HDCP. Ciò significava che i film protetti da copia potevano essere visti solo attraverso quella porta. In seguito, il supporto HDCP è stato implementato in tutte le porte HDMI.

È stato sviluppato un chip speciale che consente di configurare la connessione HDCP per ridurre il tempo necessario per passare rapidamente da una porta all’altra. Ogni porta HDMI è dotata di un chip HDCP; quando un dispositivo si collega alla porta HDMI, la connessione viene stabilita con il chip presente nella porta; il video è pronto per essere visualizzato sul televisore, ma non è abilitato alla visualizzazione via software.

Il software del televisore consente di passare da un ingresso HDMI all’altro. Poiché la connessione è già stabilita con ogni dispositivo fisicamente collegato al televisore. Quando si cambia l’ingresso HDMI, la connessione HDCP è già stabilita, il tempo di attesa per la visualizzazione del video sullo schermo del televisore dopo il passaggio alla porta appropriata è minimo. L’immagine viene visualizzata già dopo 1 secondo dalla commutazione della porta corrispondente.

Il significato di Instaport spiegato

Se il televisore dichiara di essere dotato di Instaport, è bene sapere che il tempo di commutazione tra la ricezione video HDMI è di 1 secondo, ovvero il tempo necessario affinché l’immagine inizi a scorrere attraverso la porta HDMI. La connessione HDCP è già stabilita e il video viene inviato dall’ingresso HDMI allo schermo. Il chip Quick Switch dispone già di una connessione HDCP tra i dispositivi HDMI ed è sufficiente abilitare la porta nelle impostazioni del televisore.
