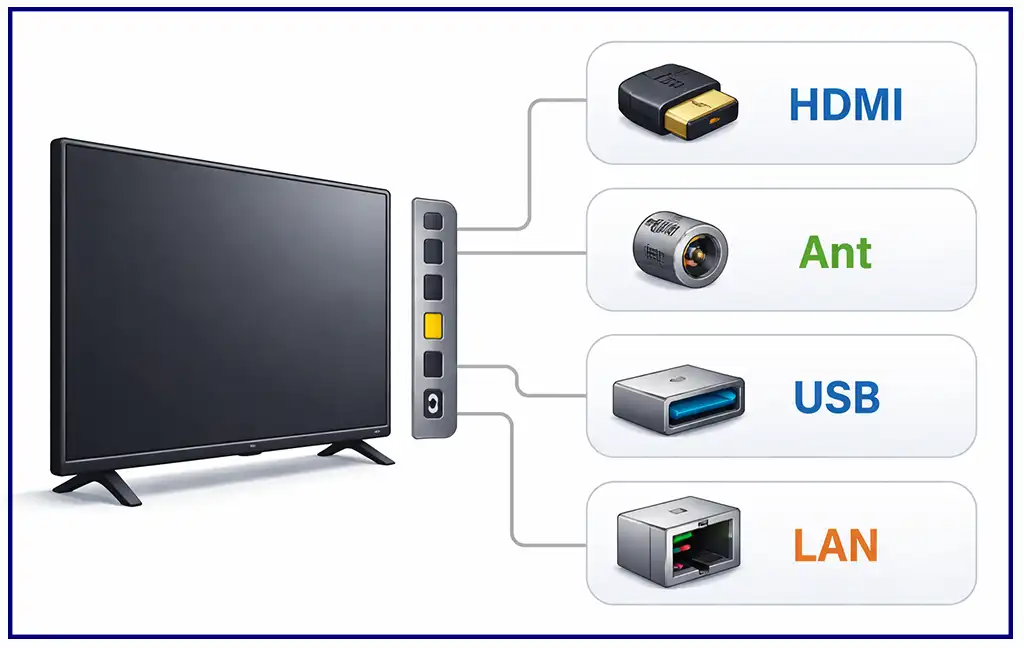

I televisori moderni sono dotati di una varietà di porte e connettori per supportare diversi dispositivi e funzionalità. Di seguito è riportata una panoramica dettagliata delle porte più comuni che si trovano sui televisori, comprese le loro finalità, capacità e differenze.
HDMI (Interfaccia Multimediale ad Alta Definizione)
HDMI è un’interfaccia standard utilizzata per trasferire segnali digitali video ad alta definizione e audio multicanale. Supporta la protezione contro la copia tramite HDCP (High Bandwidth Digital Copy Protection) e consente la connessione DVI digitale di più dispositivi utilizzando cavi appropriati. HDMI è comunemente utilizzato per connettere:
- Computer
- Lettori DVD
- Console di gioco
- Lettori Blu-ray
Larghezza di banda: HDMI supporta una larghezza di banda compresa tra 4,9 e 10,2 Gb/s, a seconda della versione. Esistono diversi standard HDMI, ciascuno con caratteristiche uniche:
- HDMI 1.3: Ha aumentato la larghezza di banda da 4,95 Gbit/s a 10,2 Gb/s; ha aggiunto il supporto per i formati audio Dolby HD e DTS-HD.
- HDMI 1.4: Ha aggiunto il supporto per la risoluzione 4K (3840 × 2160 a 24/25/30 Hz, 4096 × 2160 a 24 Hz), 3D e Canale di Ritorno Audio (ARC). Ha introdotto il micro-HDMI (Tipo D) per dispositivi più piccoli.
- HDMI 1.4a: Ha migliorato le capacità delle immagini 3D.
- HDMI 1.4b: Ha aggiunto il supporto per video 1080p a 120 Hz.
- HDMI 2.0: Supporta 4K (UHD) a 60 Hz.
- HDMI 2.0a: Ha introdotto il supporto per HDR (High Dynamic Range).
- HDMI 2.0b: Ha aggiunto il supporto per Hybrid Log-Gamma (HLG) e HDR10.
- HDMI 2.1: Ha aggiunto il supporto per UHD a 120 Hz e 8K a 120 Hz.
USB (Universal Serial Bus)
Le porte USB facilitano la trasmissione seriale di dati tra dispositivi elettronici. Utilizzano un cavo a quattro fili: due per la trasmissione dei dati e due per l’alimentazione. I televisori dotati di porte USB possono fornire energia ai dispositivi collegati, tipicamente a 5V 0.5A, sebbene alcuni possano fornire 1A per dispositivi con maggiori esigenze di potenza, come i dischi rigidi esterni.
Standard USB:
- USB 2.0: Supporta velocità di trasferimento dati fino a 480 Mbit/s (60 MB/s).
- USB 3.0: Introduce la modalità “SuperSpeed”, permettendo trasferimenti di dati fino a 5 Gbit/s (625 MB/s), oltre dieci volte più veloce dell’USB 2.0. Le porte USB 3.0 sono spesso contrassegnate da un colore blu o dalle iniziali “SS” (SuperSpeed).
Le porte USB sui televisori sono utilizzate per collegare dispositivi di archiviazione esterna e webcam.
Ingresso componente (Y/Pb/Pr)
L’ingresso componente è utilizzato per ricevere segnali analogici. Trasmette tre segnali separati:
- Y (Luminanza): Trasmette i livelli di luminosità e impulsi di clock (tipicamente indicato da un cerchio verde).
- Pb (Differenza blu): Trasmette la differenza tra il colore blu e il livello di luminanza (cerchio blu).
- Pr (Differenza rossa): Trasmette la differenza tra il colore rosso e il livello di luminanza (cerchio rosso).
Questo metodo di ingresso offre una qualità dell’immagine migliore rispetto alle connessioni RGB standard, poiché il segnale subisce meno conversioni.
Supporto audio: Gli ingressi componente condividono generalmente un ingresso audio comune con le connessioni AV (Composite).
S/PDIF (Formato di Interfaccia Digitale Sony/Philips)
S/PDIF è progettato per trasmettere segnali audio digitali dal televisore agli altoparlanti esterni tramite un cavo ottico. È comunemente utilizzato per migliorare la qualità audio quando si utilizzano sistemi audio esterni.
SCART, RGB e RCA
SCART è un connettore standard europeo che consente la connessione di dispositivi multimediali, inclusi televisori, videoregistratori e lettori DVD. SCART combina vari segnali in un connettore unico, rendendolo versatile per la connessione di più dispositivi.
I connettori RGB e RCA sono anche utilizzati per la trasmissione di video e audio, con RCA tipicamente utilizzato per il video composito e l’audio stereo.
LAN (Ethernet)
Una porta LAN consente a un televisore di connettersi a una rete di computer, abilitando l’accesso a Internet e la creazione di una rete domestica. Questo è essenziale per le funzionalità delle Smart TV, inclusi l’accesso a servizi come Skype, Netflix e YouTube. Permette anche lo streaming di contenuti da un computer al televisore.
IR Out (Uscita Infrarossa)
La porta IR Out è utilizzata per collegare un adattatore a infrarossi, consentendo a un telecomando universale di controllare più dispositivi collegati al televisore, come lettori Blu-ray, sistemi home theater e decoder via cavo. Questa funzione semplifica la gestione dei dispositivi consentendo il controllo con un unico telecomando. Questa porta è obsoleta e non più utilizzata.
ANT IN (Ingresso Antenna)
L’ingresso antenna è utilizzato per collegare un’antenna esterna o un’antenna per la TV via cavo. Questa porta è ora un po’ obsoleta a causa della transizione verso la TV via Internet e i servizi di streaming.
